Diese drei Serien von Freiläufen haben eine sehr kompakte Bauweise, die sie wirtschaftlich macht und daher ideal für Großraummaschinen ist.

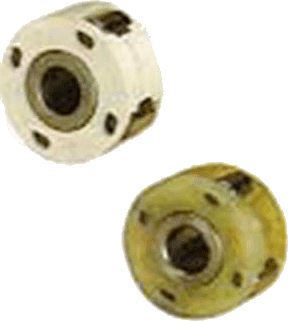

Typ KI - Miniatur Roller Rampe Freilauf

Die KI-Serie hat in sich geschlossene Einheiten mit innerem Laufring, Federn und Rollen, die in einem Polyamid-Käfig enthalten sind, der für einen Temperaturbereich von -40 ° C bis + 120 ° C geeignet ist. Entworfen für kleine Bürogeräte und Verpackungsmaschinen, kann die Kupplung auf Welle auf r6 Toleranz gedrückt werden, mit äußerem Antrieb für jedes Stahlbauteil mit H7 Toleranzbohrung und Lagerträger.

Typ ASK - Kombiniertes Rollenlager und Rollenrampenkupplung

Bei der ASK-Baureihe handelt es sich um Rollenrampen-Freiläufe, die von zwei Reihen von Wälzlagern getragen werden, wobei die komplette Einheit innerhalb eines staubdichten Gehäuses ist, das den 60-dimensionalen Lagerabmessungen entspricht. Sie werden fertig gefettet geliefert. Drehmomentübertragung erfolgt durch Presspassung mit Außengehäuse auf K6 Toleranz und Welle bis h6 oder j6. Diese Geräte dürfen keiner axialen Belastung ausgesetzt sein.

Typ GFK - Kugel- und Rollenlager-Klemmkupplungen

Die GFK-Kupplung kombiniert eine Klemmeinheit mit einem Wälzlager- und Kugellager in eine Einheit, die formschlüssig einem Lager der Baureihe 59 entspricht. Das Design bietet einen hohen Drehmoment- und Tragkraft in einer kompakten Einheit. Drehmomentübertragung erfolgt durch Presspassung mit Außengehäusebohrung bis R6 Toleranz und Welle bis p5 Toleranz. Die Einheit hat einen Betriebstemperaturbereich von -40 ° C bis + 130 ° C und wird fertig gefettet geliefert. Für staubige Umgebung ist eine äußere Abdichtung erforderlich.
